Brzdové páčky a pasy

Pri spätnom vrhu musí reťaz zastať v zlomku sekundy. Zastaví ju reťazová brzda – brzdová páčka, ktorá zároveň chráni ľavú ruku, a oceľový brzdový pás okolo bubna spojky. Nájdete tu páčky, pásy a diely brzdového mechanizmu pre motorové píly STIHL rady MS a Husqvarna a originálny kryt s reťazovou brzdou pre píly STIGA SP375 a SP405.

#ShowMore#

Ako funguje reťazová brzda a kde sú jej diely

Brzdová páčka je predný chránič ruky pred prednou rukoväťou. Pri spätnom vrhu ju zápästie alebo zotrvačnosť sklopí dopredu, páčka uvoľní predpätú pružinu a tá stiahne brzdový pás okolo bubna spojky. Reťaz sa zastaví takmer okamžite, aj keď motor ešte beží. Páčky sú z húževnatého polyméru, ktorý znesie nárazy a vibrácie, pásy z pružinovej ocele odolnej voči treniu a teplu. Podľa modelu je mechanizmus uložený v bočnom kryte spojky alebo v telese píly za bubnom. Pohyb páčky na pás prenášajú drobnejšie diely mechanizmu, napríklad šupátko brzdy pre STIHL MS 210.

Páčka, pás alebo spojka? Podľa príznaku

• Prasknutá, ohnutá alebo vyviklaná páčka – brzda sa nedá zapnúť, nedrží v polohe alebo sa spúšťa pri bežnej práci. Vymeňte páčku, prípadne diely mechanizmu.
• Reťaz pri zapnutej brzde dobieha – pás je v mieste styku s bubnom zoslabený, prasknutý alebo zamastený. Vymeňte pás a skontrolujte povrch bubna.
• Reťaz ide ťažko aj pri uvoľnenej brzde a kryt sa prehrieva – pás sa po práci so zapnutou brzdou zdeformoval (býva modro sfarbený), alebo je mechanizmus zanesený pilinami a olejom.
• Reťaz sa točí na voľnobehu – to nie je brzda, ale spojka alebo príliš vysoký voľnobeh.

Ako vybrať správnu páčku a pás

Rozhoduje presný model píly a katalógové číslo pôvodného dielu. Model nájdete na štítku píly, katalógové číslo v dielenskom katalógu alebo priamo na starom diele. Pozor na podobné rady – Husqvarna 136, 137, 142 a 235, 236, 240 majú odlišné páčky aj pásy. Príklady dielov pre obľúbené píly:

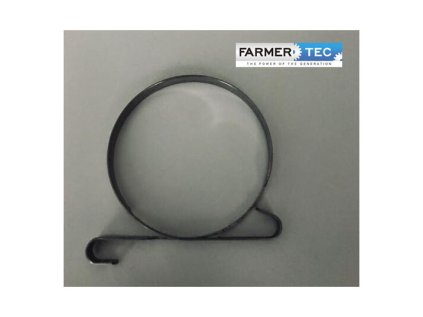

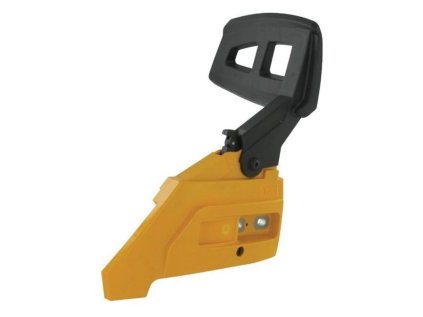

Páčky sú ďalej napríklad pre STIHL MS170, MS180 (11307929100), MS210, MS230, MS250 a MS240, MS260 (11217929101) či Husqvarna 435, 445, 450 (544 25 15-01), pásy pre STIHL MS171, MS181, MS211 (11391605400), MS361 (11351605400) a Husqvarna 50, 51, 55 (503 71 87-01). Pre STIHL a STIGA ponúka ajtech.sk aj originálne diely, napríklad šupátko brzdy STIHL MS 210 (11236401900) alebo kryt s reťazovou brzdou STIGA SP375, SP405 (118801175/0). Pre ďalšie modely STIHL a pre píly Husqvarna sú v ponuke kompatibilné páčky a pásy, ktoré kopírujú geometriu pôvodného dielu. Kompletné bočné kryty iných píl hľadajte medzi krytmi a skrutkami na píly, diely na napínanie reťaze (vrátane napínacej skrutky pre Husqvarna 137, 142, 236, 240) v kategórii napínanie reťazí.

Reťazovú brzdu majú aj ďalšie píly z našej ponuky reťazových píl, napríklad Riwall PRO RPCS, ProCraft GS-52P či akumulátorové Makita DUC357. Ak pre svoju pílu diel nevidíte, napíšte nám model zo štítka a katalógové číslo pôvodnej páčky alebo pásu – vyhľadáme ho a zabezpečíme aj k staršej píle.

Výmena dielov brzdy

• Pred demontážou krytu brzdu uvoľnite (páčku sklopte k rukoväti), inak je pružina napnutá a kryt ide ťažko dole.
• Pružina brzdy je silne predpätá – pri jej vyberaní a nasadzovaní použite rukavice a ochranné okuliare.
• Priestor pod krytom, pás aj bubon očistite od pilín a zvyškov oleja, pás nemažte.
• Po montáži musí páčka zreteľne zacvaknúť v oboch polohách a reťaz sa pri uvoľnenej brzde musí dať voľne pretáčať rukou (v rukaviciach).

Brzda je bezpečnostný prvok, preto ak si nie ste istí nastavením mechanizmu, výmenu prenechajte záručnému a pozáručnému servisu ajtech.sk vo Vranove nad Topľou.

Tip: Pri každej výmene reťaze zložte kryt a vyfúkajte piliny spod brzdového pásu. Zanesený mechanizmus je najčastejšou príčinou pomalého zabrzdenia.
