Elektrodiely na elektrocentrály

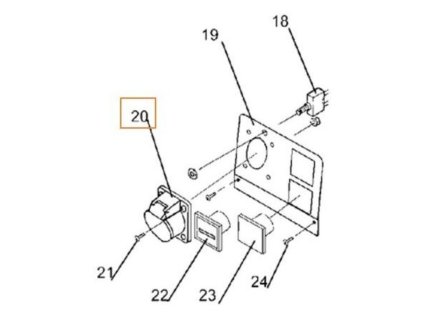

Prúd v elektrocentrále vzniká v statore alternátora, jeho napätie drží regulátor AVR a cestu do zásuvky chránia poistky a chránič. V tejto kategórii sú práve tieto diely: AVR moduly, uhlíky, stator, dióda, tepelná poistka, prúdový chránič, zásuvka 32 A, voltmeter aj spínacia skrinka s kľúčom. Ide o originálne diely Briggs & Stratton s katalógovým číslom a univerzálne AVR pre jednofázové aj trojfázové elektrocentrály.

#ShowMore#

Cesta prúdu v elektrocentrále – čo robí ktorý diel

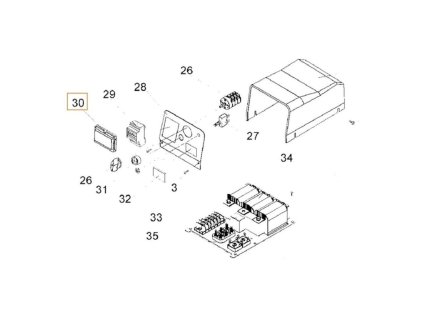

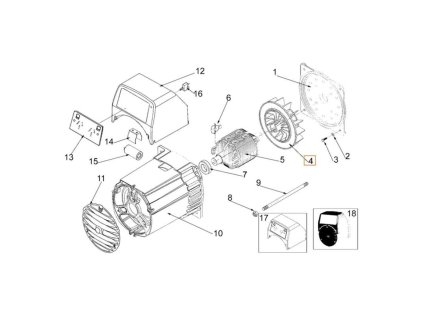

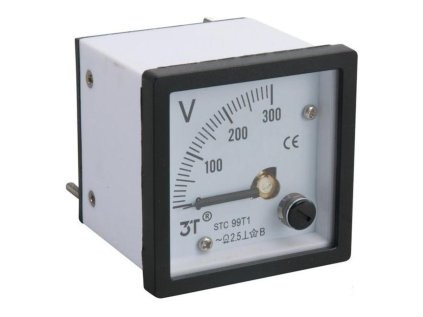

Motor otáča rotorom alternátora. Pri centrálach s uhlíkovým alternátorom, napríklad Briggs & Stratton PRO MAX 6000, 7500 EA a 9000 EA, privádzajú uhlíky budiaci prúd na zberné krúžky rotora. V pevnom vinutí statora sa indukuje striedavé napätie a regulátor AVR ho sleduje a riadi budenie tak, aby výstup zostal stabilný aj pri zapnutí alebo vypnutí spotrebiča. Ventilátor chladenia odvádza teplo, bez neho sa vinutie prehrieva. Na ovládacom paneli sú zásuvky, voltmeter 0 – 300 V, tepelná poistka 15 A, prúdový chránič 13 A a pri modeloch s elektrickým štartom spínacia skrinka s kľúčom.

Príznak poruchy a diel, ktorý treba skontrolovať

Regulátor AVR – výber podľa čísla alebo údajov modulu

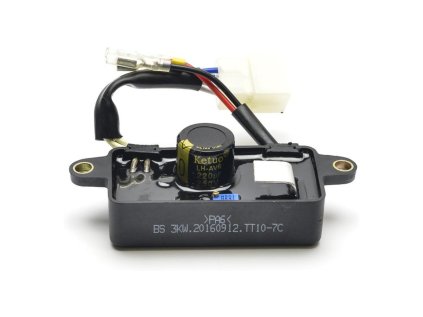

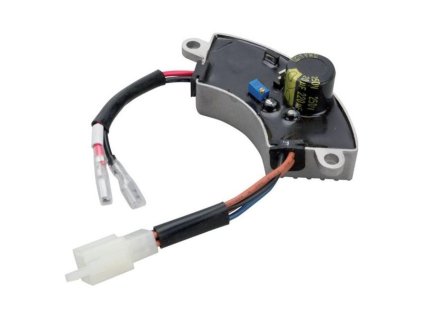

Pri centrálach Briggs & Stratton vyberajte podľa katalógového čísla: napríklad 103654GS pre 3,5 kW, 103764GS pre 5 kW alebo 704912 pre Sprint 2200A a 3200A. Univerzálne moduly sa vyberajú podľa výkonu centrály, počtu fáz a hodnôt kondenzátora na pôvodnom AVR:

Okrem údajov porovnajte tvar telesa, spôsob uchytenia a počet vodičov. Jednofázový modul do trojfázovej centrály nepatrí ani naopak.

Kde nájdete katalógové číslo Briggs & Stratton

Model a sériové číslo sú na typovom štítku na ráme alebo paneli centrály, číslo dielu býva na pôvodnom kuse alebo v zozname dielov v návode. Podľa neho rozlíšite napríklad uhlíky 103765GS pre PRO MAX 6000A/EA a sadu 103848GS pre PRO MAX 9000EA a 7500EA. Rám, kryty a nádrž sú v kategórii rám, kapotáž a nádrž, zapaľovanie motora medzi elektrickými časťami štvortaktných motorov.

Výmena elektrodielov a centrály ďalších značiek

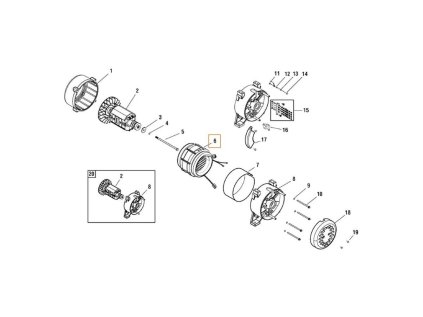

Pred zásahom vypnite motor, odpojte štartovací akumulátor a zapojenie vodičov si odfoťte – kondenzátor AVR môže krátko po vypnutí držať náboj. Po výmene overte napätie najprv naprázdno, potom so záťažou. Výmena statora znamená rozobratie alternátora; ak na ňu nemáte náradie, zverte ju servisu ajtech.sk vo Vranove nad Topľou, ktorý opravuje stroje v záruke aj po nej. Pre centrály GÜDE, ProCraft, Scheppach či VeGA z našej ponuky elektrocentrál majú alternátory vlastné moduly a uhlíky. Ak k nim diel hľadáte, napíšte nám typ centrály zo štítka, pridajte fotografiu pôvodného dielu a hodnoty jeho kondenzátora – vhodný kus vyhľadáme a zabezpečíme.
