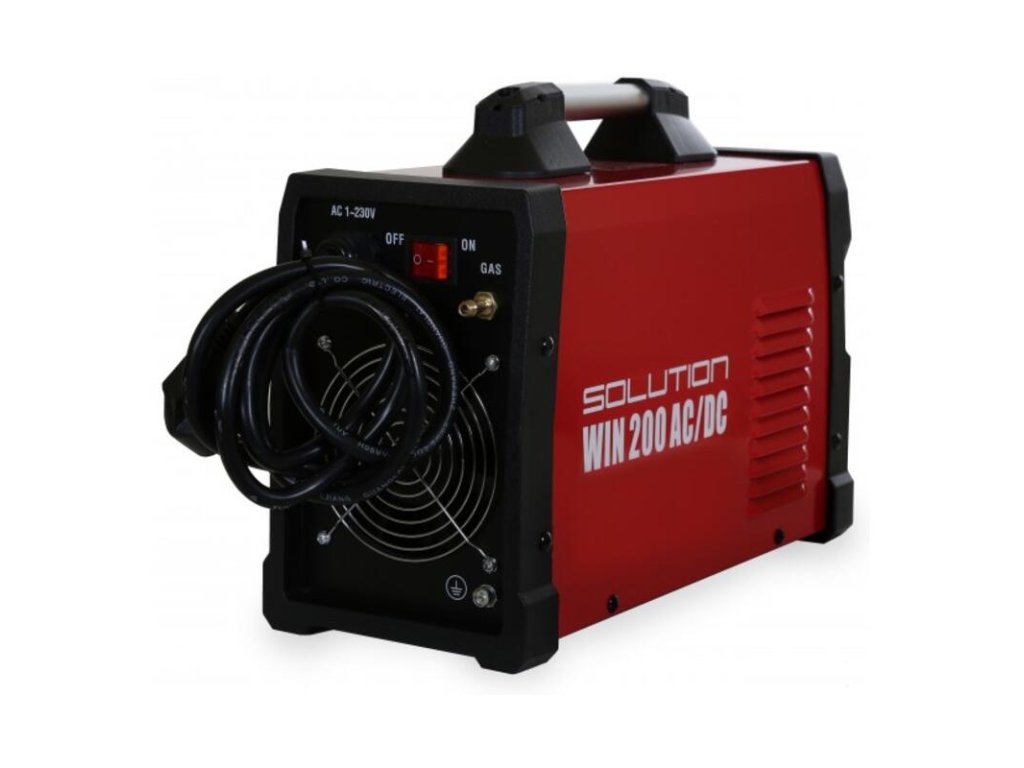

Invertorová zváračka SOLUTION WIN 200 (TIG MMA)
Kód: WIN-200 TS
Podrobný popis

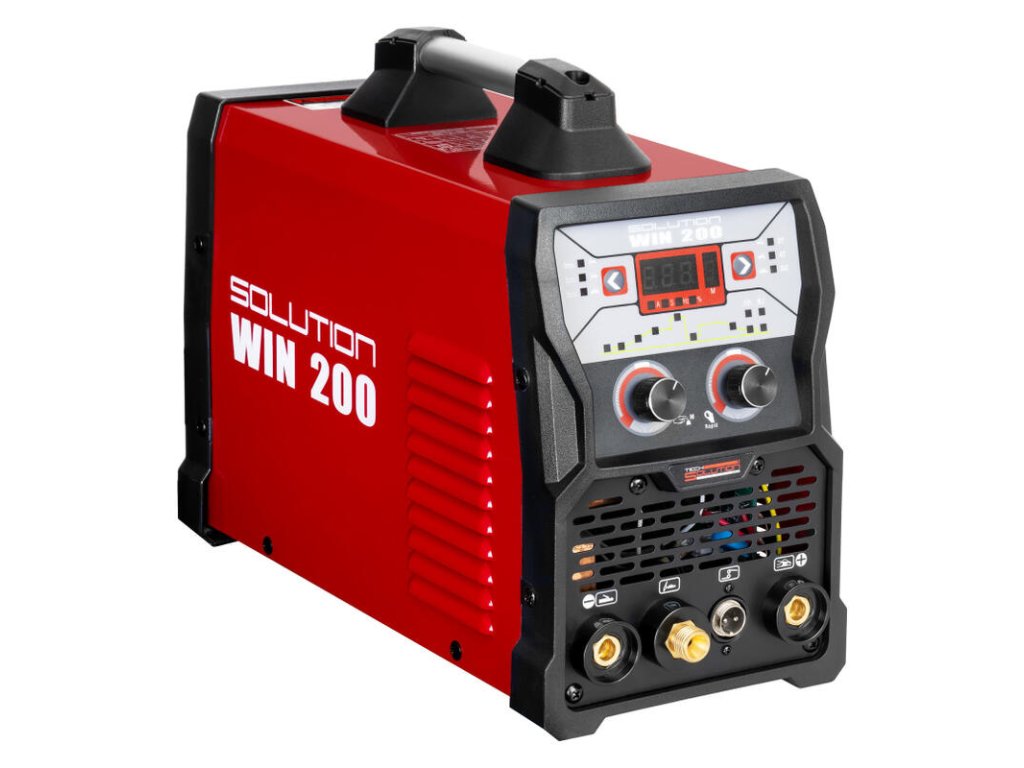

Invertorová zváračka TIG HF Solution WIN 200
WIN 200 je jednofázový prenosný zvárací invertor pre vysokokvalitné zváranie ocelí a nereze jednosmerným prúdom TIG DC Pulz použitím wolfrámovej elektródy v ochrannej atmosfére plynu.
Hlavné výhody zváračky:
Prehľad hlavných nastavení potrebných pre kvalitné zváranie TIG
Proces - nastavenie požadovaného zváracieho procesu, DC TIG, DC TIG Pulz, MMA – obalená elektróda
Predfuk plynu - nastavenie časového rozsahu (0-3 sek.) Používa sa pre naplnenie horáka plynom pred zváraním, aby bolo možné začať zvárať už v ochrannej atmosfére plynu
Štartovací prúd - nastavovanie veľkosti pre zapálenie elektrického oblúka (10-200A) Nábeh zváracieho prúdu - časové nastavenie (časová rampa 0-10 sekúnd) toto zabráni poškodeniu neodtavujúcej sa elektródy a zabezpečí mäkký štart zvárania Zvárací prúd - nastavenie konštantného pri metóde DC TIG (10 – 200A) Špičkový prúd - nastavenie pri metóde TIG pulz (10-200A)
Dobeh prúdu - časové natavenie zmenšovania sa zváracieho prúdu pred vypnutím (0-10s). Umožní užívateľovi vyplniť kráter, ktorý by sa vytvoril na konci zvarovej húsenice.
Koncový prúd - ukončí sa zváranie (regulačný rozsah 10-200A)
Dofuk plynu - nastavenie času (rozsah 1-10 sek), čas nevyhnutný pre fúkanie ochranného plynu po ukončení zvárania pre chránenie zvarového kúpela a ochrany neodtavujúcej sa elektródy. Zvyčajne by mala zostať po ukončení dofuku šedej farby.
Frekvencia pulzovania – nastavenie pri metóde TIG pulz. Regulačný rozsah 10% - 90%. Slúži na zníženie vneseného tepla do zváraného materiálu a zúženie zvarového kúpela pre hlbší prievar pri väčších hrúbkach zváraného materiálu.
Šírka pulzu - nastavenie (zaťažovateľ) pri zváraní TIG Pulz. Rozsah regulácie 10% - 90%
2 takt, 4 takt - nastavenie ovládania zváracieho cyklu:
- 2 takt – stlačením spínača horáka stroj začne zvárať, uvoľnením spínača horáka stroj prestane zvárať
- 4 takt – stlačením spínača horáka stroj zapáli oblúk. Uvoľnením spínača horáka stroj zapáli oblúk. Uvoľnením spínača horáka cyklus bude pokračovať nábehom zváracieho prúdu. Po ukončení zvárania podľa prednastaveného cyklu stlačte spínač horáka a prúd bude klesať na koncový prúd oblúka. Po uvoľnení spínača horáka sa zváranie zastaví.

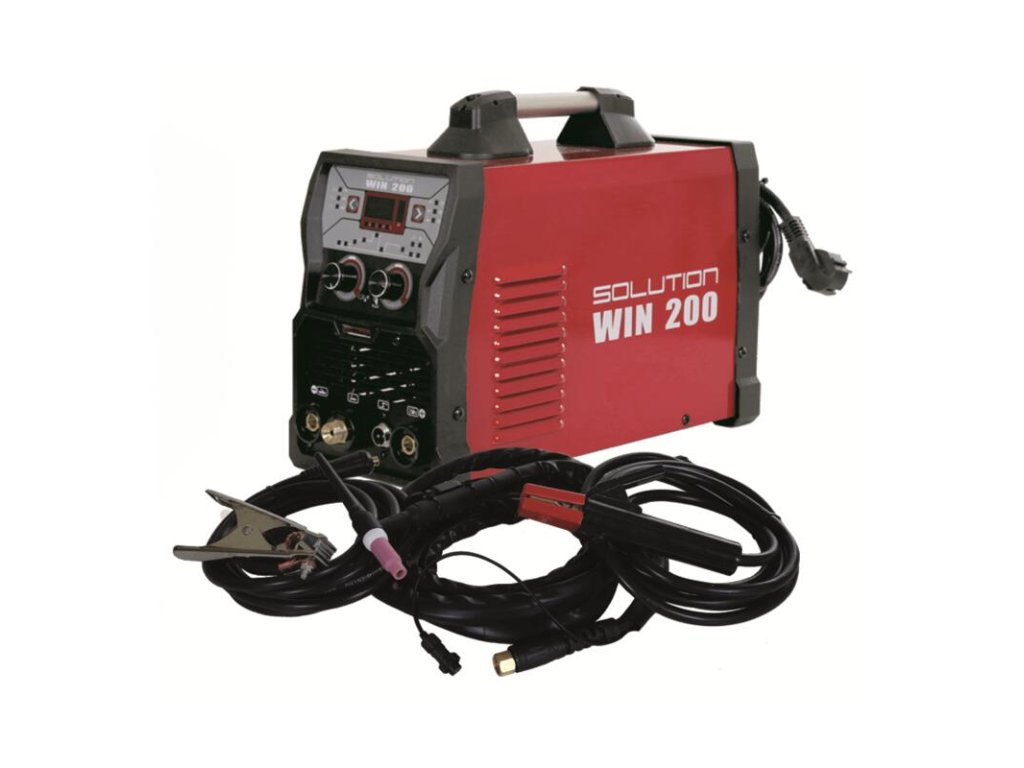

Použitie zváračky
- Zvárací horák TIG 4 metrový
- Držiak elektród s káblom 3 metrovým
- Zemniaci kábel 3 metrový
- Príslušenstvo k horáku
Technické parametre:
- Záruka: 24 mesiacov
- Modelová rada: WIN
- Vstupné napätie: 230V
- Príkon 60%: 7,1 KVA
- Napätie na prázdno: 56V
- Maximálny zvárací prúd: 200A
- Minimálny zvárací prúd: 10A
- Zaťažovateľ: 60% 200A
- Priemer elektród (MMA): max 4,0 mm
- Používané elektródy (MMA): bázické hliníkové inoxové liatinové rutilové
- Krytie: IP21
- Váha [kg]: 6,2
- Rozmer (d x š x v) [mm]: 465 x 285 x 330
- Vyhotovenie: Zvárací invertor
Kontaktné údaje výrobca/dovozca/ splnomocnený zástupca výrobcu v EU:
TECH SOLUTION s.r.o., Hornozoborská 127, 949 01 Nitra
E-mail: techsolution@techsolution.sk
Dodatočné parametre
| Kategória: | Zváračky TIG/WIG |
|---|---|
| Hmotnosť: | 6.2 kg |
| EAN: | 8583678860135 |
| Záruka: | 24 mesiacov |
| Modelová rada: | WIN |
| Vstupné napätie: | 230V |
| Príkon 60%: | 7,1 KVA |
| Napätie na prázdno: | 56V |
| Maximálny zvárací prúd: | 200A |
| Minimálny zvárací prúd: | 10A |
| Zaťažovateľ: | 60% 200A |
| Priemer elektród (MMA): | max 4,0 mm |
| Používané elektródy (MMA): | bázické hliníkové inoxové liatinové rutilové |
| Krytie: | IP21 |
| Váha [kg]: | 6,2 |
| Rozmer (d x š x v) [mm]: | 465 x 285 x 330 |
| Vyhotovenie: | Zvárací invertor |
