Membrány karburátora reťazovej píly

Tenká pružná membrána rozhoduje o tom, či sa palivo dostane z nádrže do karburátora a koľko ho ide do motora. Nájdete tu súpravy membrán a tesnení pre karburátory Zama, Walbro a Tillotson v pílach STIHL, Husqvarna, Partner a McCulloch, v rozbrusovačkách aj strojoch Wacker, ako aj originálne súpravy pre čínske píly. Samostatné tesnenia sú v kategórii tesnenie karburátora, primery v kategórii pumpička karburátora.

#ShowMore#

Čerpacia a regulačná membrána – dva diely s rozdielnou úlohou

Membránový karburátor píly má dve membrány. Čerpacia membrána sedí pod krytom palivového čerpadla, spravidla na strane, kde je pripojená palivová hadička. Tlakové pulzy z kľukovej skrine ju rozkmitávajú a jej jazýčky pracujú ako ventily, ktoré nasávajú palivo z nádrže. Regulačná (dávkovacia) membrána je pod krytom na opačnej strane karburátora. Podtlak ju prehýba, membrána tlačí na páčku ihlového ventilu a púšťa do komory toľko paliva, koľko motor práve spotrebuje. Súprava membrán spravidla obsahuje obe membrány s tesneniami pre konkrétny typ karburátora, súprava PCH-1 pre čínske píly navyše aj palivovú pumpičku. Sady tesnení Walbro K a Zama RB sú určené na generálnu opravu, pri ktorej obnovíte tesnosť celého karburátora.

Ktorá membrána spôsobuje problém

Stvrdnutá alebo zvlnená čerpacia membrána nedodá dosť paliva: píla na voľnobeh ide, no pri plnom plyne a pod záťažou stráca výkon, dusí sa a zhasína. Poškodená regulačná membrána sa prejaví nestálym voľnobehom, zaváhaním pri prudkom pridaní plynu, ťažkým štartom alebo naopak zalievaním motora. Ak je membrána dierava alebo zle dosadá, palivo môže presakovať z karburátora.

Podobné príznaky majú aj iné diely. Ak píla ide len s privretým sýtičom alebo otáčky samovoľne stúpajú, nasáva falošný vzduch – skontrolujte sacie potrubie a tesnenie pod karburátorom. Prasknutá bublina primeru znamená výmenu palivovej pumpičky, a ak motor zalieva aj s novou membránou, netesní ihlový ventil. Pri prasknutom alebo zanesenom tele siahnite po kompletnom karburátore.

Ako vybrať správnu súpravu membrán

Podľa označenia na karburátore

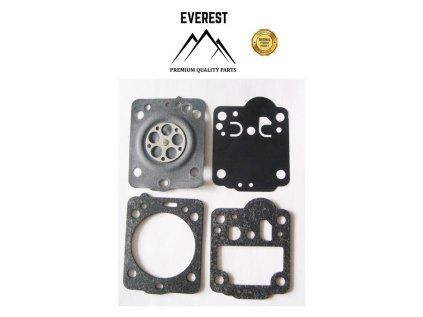

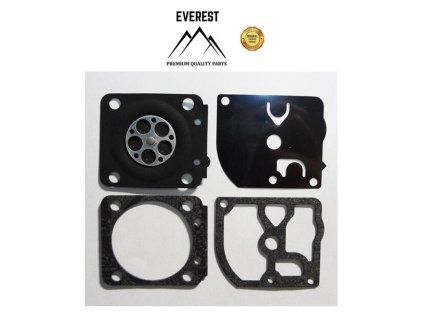

Súprava sa vyberá podľa typu karburátora, nie len podľa stroja. Označenie je vyrazené na tele karburátora. Zama používa typy ako C1Q alebo C1M (napríklad C1M-EL37 v pílach Husqvarna 445 a 450) a jej súpravy membrán majú označenie GND, napríklad GND-56, GND-65 alebo GND-98. Pri Walbro sú písmená rady karburátora (WT, WYJ, WAT, HDA, WG) zároveň koncovkou kódu súpravy – pre radu WAT sú súpravy D10-WAT, D20-WAT či D26-WAT, pre radu HDA D20-HDA, D22-HDA alebo D24-HDA. V rámci jednej rady existuje viac súprav, preto overte aj celé číslo modelu karburátora alebo stroj uvedený v názve produktu. Tillotson rád HU, HS a HL používa súpravy DG-2HU, DG-5HU, DG-5HS/T a DG-5HL. Stroje Wacker majú karburátory Bing, súpravy sa líšia podľa typu Bing 33 alebo Bing 48.

Podľa stroja – príklady súprav

Tabuľka je výber príkladov. Niektoré píly dostávali počas výroby karburátory od rôznych výrobcov – pre Husqvarna 345, 350 a 353 preto existuje súprava Zama aj Walbro. V takom prípade rozhoduje výhradne označenie na tele karburátora.

Na čo dať pozor pri výmene membrán

• Karburátor pred rozobratím zvonka očistite a pracujte na čistej podložke – aj zrnko nečistoty pod membránou alebo v sedle ihly spôsobí netesnosť.
• Pod čerpacou membránou je jemné palivové sitko. Vyčistite ho – zanesené sitko obmedzuje prívod paliva rovnako ako stvrdnutá membrána.
• Membránu a tesnenie vložte v rovnakom poradí ako pôvodné – pri niektorých karburátoroch leží tesnenie pod membránou, pri iných nad ňou. Kolíky krytu musia prechádzať otvormi bez napínania membrány.
• Regulačnú membránu uložte tak, aby jej stredový nit alebo kolík dosadal na páčku ihlového ventilu. Výška páčky býva pri väčšine typov približne v rovine s dosadacou plochou; páčku zbytočne neohýbajte.
• Skrutky krytov doťahujte postupne a do kríža, aby sa tesnenie nezdeformovalo, a staré tesnenia nepoužívajte znova.

Po výmene membrán skontrolujte voľnobeh – reťaz sa pri ňom nesmie točiť. Ak sa do rozoberania karburátora pustiť nechcete, výmenu membrán aj nastavenie zvládne záručný a pozáručný servis ajtech.sk vo Vranove nad Topľou.

Súpravy membrán a stroje z ponuky píl

V ponuke reťazových píl sa membránový karburátor týka len benzínových modelov – elektrické a akumulátorové píly Makita, Bosch alebo DeWALT ho nemajú. Pri motorových pílach STIHL, napríklad MS 180, vyberajte podľa tabuľky a označenia karburátora Zama alebo Walbro. Benzínové píly ProCraft GS-52P a GS-450, Güde KS 400-38 či Riwall PRO RPCS 5140 a RPCS 6250 majú tiež membránové karburátory; pri nich je rozhodujúce označenie na tele karburátora a objem motora. Ak súpravu so zhodným označením nenájdete, napíšte nám typ karburátora, model a objem píly, prípadne pošlite fotografiu karburátora z oboch strán – ajtech.sk podľa týchto údajov určí a zaobstará vhodnú súpravu. Membrány pre čínske krovinorezy sú v kategórii membrány a tesnenia na karburátor krovinoreza.

Tip: Ak má píla stáť niekoľko mesiacov, zatvorte prívod alebo vyprázdnite nádrž a nechajte motor dobehnúť. Membrány, ktoré nestoja v starom benzíne, zostanú pružné podstatne dlhšie.
