Bubon spojky na krovinorezy

Po pridaní plynu sa odstredivé čeľuste rozopnú a zaberú do oceľového bubna spojky, ktorý cez drážkovanú stopku roztočí hriadeľ v tyči až k žacej hlave. Nájdete tu originálne bubny a príruby s bubnom pre čínske krovinorezy s tyčou 26 alebo 28 mm a drážkovaním 7 alebo 9 zubov a diely pre STIGA SBC 635, 645, 653 KD a SGT 226 J. K bubnu doplníte aj čeľuste a pružiny spojky.

#ShowMore#

Samotný bubon alebo celá príruba s bubnom

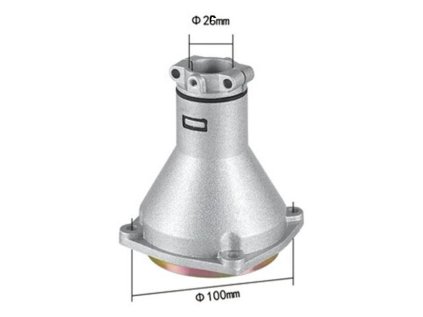

Bubon spojky sedí za motorom v hliníkovej prírube, ktorá spája motor s náhonovou tyčou. Vo vnútri bubna trú čeľuste spojky, v jeho stopke je drážkovanie, do ktorého zapadá koniec hriadeľa. Samotný bubon stačí, ak je opotrebovaná iba trecia plocha alebo drážky stopky a príruba s ložiskom sú v poriadku. Príruba s bubnom je kompletná zostava – napríklad príruby 24-12004 a 24-12041 obsahujú nalisované ložisko, oceľový bubon a teleso z tlakovo liateho hliníka. Siahnite po nej, keď má ložisko vôľu, bubon hádže alebo je teleso príruby prasknuté či vybité v mieste upnutia tyče. Pri vyžínačoch STIGA ST 28 J a SB 28 JD sa samostatne dodáva aj príruba motora (držiak) s číslom 118801285/1.

Priemer tyče a počet zubov – dva údaje, ktoré musia sedieť

Pri čínskych krovinorezoch nerozhoduje objem motora, ale dva rozmery: priemer tyče (26 alebo 28 mm), ktorú príruba objíma, a počet zubov drážkovania (7 alebo 9), ktorý musí zodpovedať hriadeľu v tyči. Priemer zmeriate posuvným meradlom na tyči pri motore, zuby spočítate na konci vytiahnutého hriadeľa alebo v stopke starého bubna. Príklady dielov v kategórii:

Bubon s 9 zubmi sa používa najmä vo výkonnejších strojoch, jeho stopka je indukčne tvrdená. Pri STIGA vyberajte podľa modelu z typového štítka a katalógového čísla – bubon 118802495/0 patrí do krovinorezov SBC 635, 645 a 653 KD, bubon 118802094/0 do vyžínača SGT 226 J.

Kedy je na vine bubon

Opotrebovaný bubon sa ozýva kovovým drením alebo zvonením z oblasti spojky, tyč sa chveje a žacia hlava pri zaťažení stráca ťah, hoci motor ide naplno. Príčinou býva vybehaná trecia plocha s ryhami, na ktorej čeľuste nezaberú celou plochou, zaoblené drážky stopky, v ktorých hriadeľ preskakuje, alebo opotrebované ložisko príruby. Ak sa naopak hlava točí už na voľnobeh, hľadajte chybu v čeľustiach a pružinách, nie v bubne. Hluk z opačného konca tyče zase ukazuje skôr na uhlovú prevodovku alebo hriadeľ.

Výmena bubna krok za krokom

• Povoľte sťahovaciu skrutku príruby a vytiahnite tyč s hriadeľom z motora.
• Odskrutkujte prírubu od motora a skontrolujte čeľuste – ak sú obité na kov, vymeňte ich spolu s skrutkami spojky.
• Novú prírubu pritiahnite skrutkami rovnomerne do kríža, aby bubon nehádzal.
• Tyč zasuňte až na doraz a sťahovaciu skrutku dotiahnite až potom.

Tip: Hriadeľ do stopky bubna zasúvajte za mierneho pootáčania žacou hlavou – drážky tak zapadnú samy a nepoškodíte ich silou.

Bubny pre ďalšie krovinorezy

Bubon spojky majú len benzínové stroje s odstredivou spojkou. Akumulátorové a elektrické vyžínače Bosch či Makita z ponuky krovinorezov a vyžínačov ho nepoužívajú. Ak máte benzínový krovinorez STIHL FS, ProCraft alebo iný stroj, ktorého bubon tu nie je, pošlite nám model stroja, katalógové číslo pôvodného dielu, počet zubov a priemer tyče – ajtech.sk vám ho pomôže dohľadať a zabezpečiť, aj k staršiemu stroju. Starý bubon môžete priniesť na porovnanie aj do predajne vo Vranove nad Topľou.
