Horáky MIG/MAG a príslušenstvo
Nepokojný oblúk, póry vo zvare alebo zadrhávajúci sa drôt majú pri zváraní CO2 často príčinu v horáku, nie v zváračke. Nájdete tu kompletné zváracie horáky MIG/MAG Trafimet ERGOPLUS, Solution TS a Güde a k nim spotrebné diely: kontaktné špičky M6 a M8, plynové hubice, bowdeny, držiaky špičky a telá horákov Trafimet, Solution a Abicor Binzel.
#ShowMore#
Cesta drôtu, prúdu a plynu horákom MIG/MAG
Horák spája tri toky. Zvárací drôt prechádza z podávača bowdenom cez telo horáka až do kontaktnej špičky, kde naň prechádza zvárací prúd. Ochranný plyn prúdi okolo špičky cez difúzor a plynovú hubicu a chráni zvarový kúpeľ pred vzduchom. Každý diel na tejto ceste sa opotrebúva inak, preto sa vymieňajú samostatne a celý horák kupujete až pri vážnom poškodení alebo pri výmene zváračky.
| Diel | Čo robí | Kedy ho vymeniť |
|---|---|---|
| Kontaktná špička | vedie drôt a odovzdáva mu prúd | otvor sa vydrie do oválu, oblúk skáče, drôt sa prilepuje |
| Plynová hubica | smeruje ochranný plyn na zvar | zanesená rozstrekom, zdeformovaná alebo prepálená |
| Držiak špičky | spája špičku s telom horáka a vedie prúd | prepálený alebo strhnutý závit, prehrievanie |
| Difúzor (rozdeľovač plynu) | rovnomerne rozvádza plyn do hubice | upchaté otvory, roztavený alebo prasknutý plast |
| Vodítko a pružina | drží nasúvaciu hubicu na držiaku | hubica sa uvoľňuje alebo padá |
| Bowden | vedie drôt od podávača ku špičke | drôt sa zadrháva, podávač preklzuje |
| Telo horáka | krk s rukoväťou a spínačom | prasknutý krk, prepálená izolácia, zničený závit |
Diely vyberajte podľa typu horáka, nie podľa značky zváračky
Spotrebné diely nie sú univerzálne – rozhoduje typové označenie horáka. Pri Trafimete ide napríklad o ERGOPLUS 14, 15, 25, 36 alebo 400, pri Solution o horáky 14TS, 24TS a 36TS, pri Abicor Binzel o MB a AT 155 a pri Güde o horáky TBI 150 a TBI 250 / MB 25. Güde pritom kontaktnú špičku nazýva prúdovou tryskou. Diely v kategórii držiaky špičky sú zoradené podľa typu horáka 15, 24, 25, 26, 36 a 500.
Pri kontaktných špičkách sledujte závit (M6 alebo M8), dĺžku (25, 28 alebo 30 mm) a otvor pre drôt 0,6 – 1,2 mm. Pri plynových hubiciach tvar – kónická na bežné zváranie, silne kónická do kútov a úzkych miest, valcová na široké krytie plynom –, vnútorný priemer od NW 9,5 po NW 19 a spôsob nasadenia nasúvaním alebo šrobovaním. Ak na horáku nevidíte čitateľné označenie, odfoťte jeho predný koniec so špičkou a hubicou, pripíšte model zváračky alebo číslo zo starého dielu a ozvite sa – pomôžeme vám zladiť špičku, držiak aj hubicu.
Tip: Špičku a hubicu kupujte pre ten istý typ horáka. Aj pri rovnakom závite M6 rozhoduje dĺžka 25 alebo 28 mm o tom, ako hlboko je špička zapustená v hubici, a tým o krytí plynom aj o prehrievaní špičky.
Iný drôt alebo iný materiál – čo na horáku prispôsobiť
Pri zmene priemeru drôtu vymeňte kontaktnú špičku a skontrolujte bowden. Teflónový bowden Trafimet modrej farby je určený pre drôt 0,6 – 0,9 mm, oceľový žltý bowden Solution pre 1,2 – 1,6 mm. Mäkký hliníkový drôt sa v oceľovej špirále drie a krčí, preto sa naň používa teflónový bowden a špičky označené na hliník. Samotný drôt vyberiete v kategórii zváracie drôty MIG/MAG.
Nový horák, nové telo alebo len údržba
Kompletný zvárací horák vyberajte podľa prúdu zváračky – v ponuke sú modely na 140 až 500 A, chladené vzduchom aj vodou, v dĺžkach 2,5 až 5 m. Ak je poškodený iba krk alebo izolácia, stačí telo horáka pre rady ERGOPLUS 15, 24, 25, 36, SOLUTION 15TS, 24TS, 36TS a TOPS 140V. Životnosť dielov predĺži príslušenstvo k horákom – čistiace kliešte Binzel a Trafimet na rozstrek v hubici, prietokomer plynu Binzel a magnetický držiak Helvi, na ktorý horák odložíte mimo zeme.
K horáku sa hodí vhodná zváračka CO2 MIG/MAG, pri iných metódach siahnite po horákoch TIG alebo plazmových horákoch.
Radenie produktov
Výpis produktov
Držiak špičky pre horák AT 155 od značky Abicor Binzel je špeciálne navrhnutý pre zváracie horáky ABIMIG GRIP, ABIMIG 155, ABIMIG A T 155...
Držiak špičky pre horák AT 155 od značky Abicor Binzel je špeciálne navrhnutý pre zváracie horáky ABIMIG GRIP, ABIMIG 155, ABIMIG A T 155...
Vysoko kvalitná pružina pre horáky typu 25, ktorá je navrhnutá tak, aby poskytovala optimálnu podporu a funkčnosť pre vaše zváracie...
Vysoko kvalitná pružina pre horáky typu 25, ktorá je navrhnutá tak, aby poskytovala optimálnu podporu a funkčnosť pre vaše zváracie...
Vysoko kvalitná pružina pre horáky typu 15, ktorá je navrhnutá tak, aby poskytovala optimálnu podporu a funkčnosť pre vaše zváracie...
Vysoko kvalitná pružina pre horáky typu 15, ktorá je navrhnutá tak, aby poskytovala optimálnu podporu a funkčnosť pre vaše zváracie...
Telo horáka ERGOPLUS 36 je navrhnutý ako kvalitný a spoľahlivý náhradný diel pre rôzne modely zváracích horákov. Vyrobené s dôrazom na...
Čistiace kliešte FIX značky Binzel slúžia na čistenie vnútra plynových hubíc od rozstreku pri zváraní, zastrihávanie drôtu a výmenu...
Telo horáka TOPS 140V je navrhnutý ako kvalitný a spoľahlivý náhradný diel pre rôzne modely zváracích horákov. Vyrobené s dôrazom na...
Telo horáka SOLUTION 36TS je navrhnutý ako kvalitný a spoľahlivý náhradný diel pre rôzne modely zváracích horákov. Vyrobené s dôrazom na...
Telo horáka ERGOPLUS 25 je navrhnutý ako kvalitný a spoľahlivý náhradný diel pre rôzne modely zváracích horákov. Vyrobené s dôrazom na...
Telo horáka SOLUTION 24TS / ERGOPLUS 24 je navrhnutý ako kvalitný a spoľahlivý náhradný diel pre rôzne modely zváracích horákov. Vyrobené...
Telo horáka SOLUTION 15TS / ERGOPLUS 15 je navrhnutý ako kvalitný a spoľahlivý náhradný diel pre rôzne modely zváracích horákov. Vyrobené...
Vysoko kvalitný Prietokomer plynu od renomovanej značky BINZEL, navrhnutý pre presné meranie množstva plynu prechádzajúceho cez zvárací...
Zváracie kliešte pre MIG horáky od Trafimet sú navrhnuté špeciálne pre zváračov, ktorí pracujú s MIG/MAG horákmi.

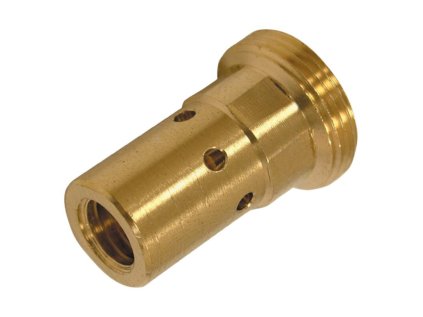

Držiak špičky pre horák typu 500 od značky TRAFIMET je špeciálne navrhnutý pre zváracie horáky typu ERGOPLUS 400, 500, 600, 601 alebo MB...
Držiak špičky pre horák typu 500 od značky TRAFIMET je špeciálne navrhnutý pre zváracie horáky typu ERGOPLUS 400, 500, 600, 601 alebo MB...

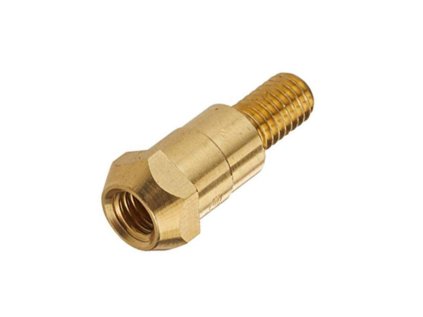

Držiak špičky pre horák typu 24 od značky TRAFIMET je špeciálne navrhnutý pre zváracie horáky typu SOLUTION 24TS alebo ERGOPLUS 24 ale...
Často kladené otázky (FAQ)
Čo znamenajú čísla 15, 25 alebo 36 v názve horáka?
Označujú veľkosť a výkonovú triedu horáka podľa rozšíreného systému Binzel MB, ktorý používajú aj Trafimet ERGOPLUS a Solution TS. Horák typu 15 je určený približne do 180 A, typ 25 do 230 A a typ 36 do 300 A. Každá trieda má vlastné držiaky, hubice a telo.
Aký je rozdiel medzi horákom chladeným vzduchom a vodou?
Vzduchom chladený horák odvádza teplo cez plyn a telo horáka a na hobby aj bežnú dielenskú prácu stačí. Vodou chladený horák potrebuje zváračku s chladiacou jednotkou a je určený na vysoké prúdy a dlhé nepretržité zváranie, napríklad pri horákoch typu 400 a 500.
Aká dĺžka horáka je vhodná – 3, 4 alebo 5 m?
Na prácu pri stole a v garáži stačí 2,5 – 3 m. Dlhší horák zväčší dosah pri väčších konštrukciách, no drôt v ňom prekonáva väčší odpor, čo je citeľné najmä pri tenkom a hliníkovom drôte a pri slabšom podávači.
Prečo má zvar veľa pórov, hoci je plyn otvorený?
Plyn sa k zvaru nemusí dostať. Častou príčinou je hubica zanesená rozstrekom, upchatý alebo prasknutý difúzor, netesná hadica či prievan v dielni. Skontrolujte aj, či je materiál čistý a bez oleja a farby.
Oplatí sa kupovať kontaktné špičky v balení po 10 kusov?
Pri pravidelnom zváraní áno. Kontaktná špička je najrýchlejšie sa opotrebúvajúci diel horáka a mať po ruke náhradnú v správnom priemere ušetrí prestoje. Na občasné zváranie postačí kúpa po kuse.
