Plynové hubice

Tvar, priemer a dĺžka plynovej hubice určujú, ako ochranný plyn pokryje zvarový kúpeľ a či sa horákom dostanete až do kúta. Nájdete tu kónické, silne kónické a valcové hubice Abicor Binzel, Trafimet a Solution pre horáky Binzel MB, ABIMIG či ERGOPLUS aj hubice Güde k horákom TBI. K hubici sa hodia kontaktné špičky a držiaky špičky.

#ShowMore#

Na čo slúži plynová hubica

Plynová hubica je predná vymeniteľná časť horáka MIG/MAG. Obopína kontaktnú špičku a usmerňuje ochranný plyn (CO2 alebo zmes argónu s CO2) do rovnomerného prúdu okolo oblúka a zvarového kúpeľa. Pri zváraní ju zasahuje rozstrek aj teplo oblúka, preto patrí spolu s kontaktnými špičkami k najčastejšie meneným dielom horáka. Deformované, prepálené alebo zanesené ústie spôsobuje turbulentné prúdenie plynu, do kúpeľa sa dostane vzduch a vo zvare vznikajú póry. Nezamieňajte ju s keramickými hubicami, ktoré patria k horákom TIG/WIG.

Kónická, silne kónická alebo valcová hubica

Tvar hubice je kompromis medzi šírkou plynovej ochrany a prístupom k zvaru.

Priemer ústia, dĺžka a hrúbka steny

Priemer (NW)

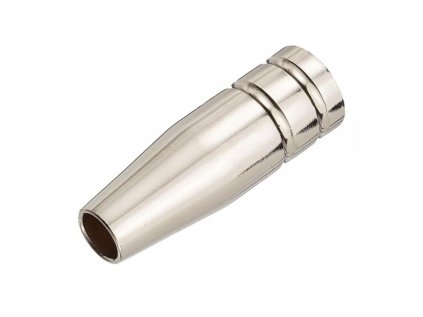

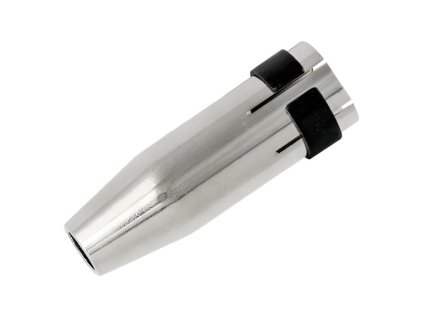

Označenie NW udáva svetlosť výstupného otvoru v milimetroch. V ponuke sú hubice od Ø 9,5 mm po Ø 19 mm. Úzke hubice Ø 9,5 – 12 mm sa hodia k menším horákom, na tenké plechy a tam, kde potrebujete vidieť na koniec drôtu. Priemery 15 – 17 mm sú bežné pri dielenskom zváraní, Ø 19 mm vytvorí najširší plynový štít pre vyššie prúdy a hrubší materiál. Širšia hubica zvyčajne potrebuje aj o niečo vyšší prietok plynu.

Dĺžka a poloha kontaktnej špičky

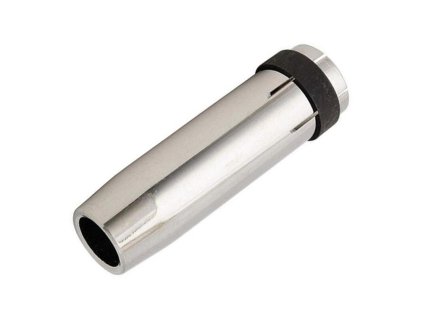

Hubice majú dĺžku 45 až 84 mm. Dĺžka musí zodpovedať horáku a držiaku špičky, pretože určuje, či špička z hubice vyčnieva, je s ňou zarovno alebo je zapustená. Pri krátkom oblúku na tenkom plechu sa používa špička zarovno alebo mierne vysunutá, pri sprchovom prenose na hrubom materiáli zapustená približne 2 – 3 mm, aby ju rozstrek a teplo menej ničili. Hubice s rovnakým priemerom, napríklad Ø 16 mm v dĺžke 69, 70, 76 alebo 84 mm, preto nie sú automaticky zameniteľné – dĺžku vždy porovnajte s pôvodným kusom.

Hrúbka steny

Pri hubiciach s uvedeným údajom je hrúbka steny 1 až 2 mm. Tenšia stena znamená nižšiu hmotnosť a štíhlejší profil, hrubšia lepšie odvádza teplo, pomalšie sa deformuje a vydrží dlhšie pri vysokých prúdoch.

Nasúvacia alebo skrutkovacia – podľa typu horáka

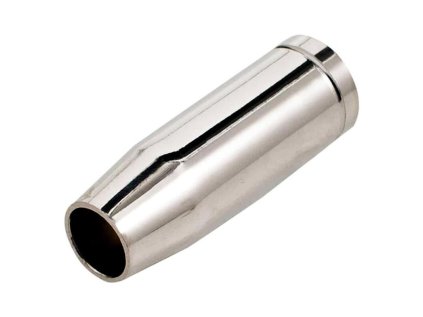

Nasúvacie hubice sa nasunú na telo horáka a drží ich pružina alebo upínacie puzdro, takto sa upínajú napríklad hubice horákov typu MB 15. Skrutkovacie hubice majú závit – v ponuke M8, M12, M14 a M22 – a naskrutkujú sa na horák. Kónická hubica Trafimet Ø 10 mm s dĺžkou 45 mm a závitom M8 je napríklad určená pre horák PANTHER 152.

V parametroch produktov nájdete kompatibilitu s horákmi ERGOPLUS 15, ERGOLINE 15, AUTOPLUS 25, MB GRIP 36 KD, ABIMIG 150 a ABIMIG 200. Hubice Solution a Trafimet v popisoch uvádzajú aj zodpovedajúce čísla iných výrobcov: kónická hubica Solution Ø 15 mm / 57 mm zodpovedá hubiciam Binzel 145.0076 a Trafimet MC0023, hubica Trafimet Ø 12 mm / 53 mm hubiciam Solution TS145.0075 a Binzel 145.0075. Typ horáka zistíte z označenia na rukoväti alebo z návodu zváračky, kompletné horáky sú v kategórii zváracie horáky MIG/MAG CO2.

Príklady hubíc v ponuke

Väčšinu hubíc kúpite po 1 ks aj v balení po 10 ks, ktoré sa oplatí pri dennom zváraní alebo pri viacerých rovnakých horákoch v dielni.

Hubice a trysky Güde pre horáky TBI

K zváracím káblom s horákom Güde TBI 150 a TBI 250 sú v ponuke kónické plynové hubice aj sady trysiek. Horák TBI 150 patrí do systému MB15 (zvárací kábel 4 m, kód 41148), preto k nemu pasuje aj bodová plynová tryska MB15 41618 určená na bodové zváranie a stehovanie. Prúdové trysky Güde 0,8 mm a 1,0 mm MB25 sú v skutočnosti kontaktné špičky pre horáky MB25 a vyberajú sa podľa priemeru zváracieho drôtu.

Starostlivosť o hubicu počas zvárania

Kvapky rozstreku sa na vnútornej stene hubice postupne hromadia, zužujú prierez pre plyn a môžu vytvoriť vodivý mostík ku kontaktnej špičke. Hubicu preto priebežne čistite zváracími kliešťami alebo škrabkou – nie údermi horáka o stôl, ktoré deformujú ústie aj telo horáka. Pri čistení skontrolujte aj otvory rozdeľovača plynu a dotiahnutie držiaka špičky.

Tip: Novú hubicu ošetrite separačnou pastou alebo sprejom proti rozstreku ešte pred prvým zvarom. Kvapky sa na čistý povrch prichytia slabšie a pri čistení odpadnú bez škrabania.

Hľadáte hubicu k staršiemu alebo menej rozšírenému horáku? Ozvite sa nám s typom horáka, priemerom a dĺžkou pôvodnej hubice, spôsobom upevnenia (pri skrutkovacej aj so závitom) a katalógovým číslom, ak ho poznáte – vhodný kus vám v ajtech.sk dohľadáme a objednáme.
